产品说明

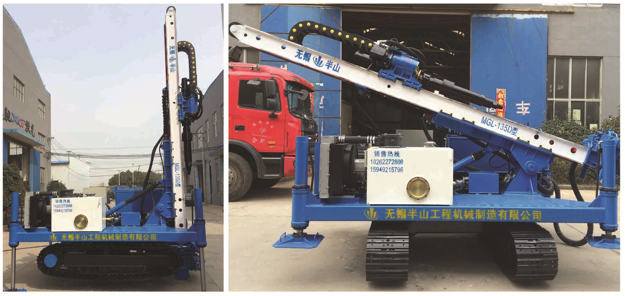

MGL-135D 型

履带式深基坑锚固钻机

M G L-13 5 D型履带式深基坑锚固钻机是无锡半山工程机械制造有限公司根据国内地铁、高层建筑、机场、 地源热泵及其它深基坑进行描固、旋喷、降水所开发的高效钻机。

主要特点:
1.描固可适合钻杆钻进、套管钻进、钻杆套管符合钻进等工法。
2.旋喷可适合单重、双重、三重旋喷等工法。通过配置不同的模块,可适合如下工艺的施工。
3.基坑降水。4.微型灌注桩。5.地热孔(水井)施工。
6.扭矩、转速可以根据实际需要进行合理匹配,推进架行程为3.4米,可进行3米的钻杆,套管复合钻进,
可以根据不同的地层配置相应扭矩的回转器,提高了钻机的适应性。
配有履带地盘、高位旋转平台、大直径的支腿油缸、0.9米的滑架、孔口支撑装置,使钻机移位、定位 扱为方便,钻进时稳定可靠。
配有夹持卸扣器,使装卸钻杆、套管劳动强度低、效率高.
研发配套了相应的钻具,可以满足以下施工工艺:
1三翼钻头钴进,泥浆排渣。适用于土层、沙尘等地层高速钻进。
2空气潜孔锤钻进,空气排渣。适用于岩层,破碎层施工。
3孔底液动捶钻进,泥浆排渣。适用于破碎层、沙卵层等含水量较大地层施工。
4套管钻进。5.钻杆、套管复合钻进。6.单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。

使用性能 Specification MGL-135D
钻孔直径(mm) Drilling diameter (mm) φ150-φ250
钻孔深度(m) Drilling depth (m) 100-140
钻杆直径(mm)

Drill pipe diameter (mm)

φ73 , φ89,φ102, φ114

钻杆倾角(°)

Drill pipe dip (°)

0~90
回转器输出转速(r/min) Rotary output speed(r/min) 10,20,30,35,40,60,70,100,140
回转器输出扭矩(N.m) Rotary output torque(N.m) 6800
回转器行程(mm) Rotary stroke(mm) 3400
推动架给进行程(mm) Push holder for stroke (mm) 900
回转提升力(KN) Rotary lifting force(KN) 65
回转器提升速度(m/min) Rotary speed(m/min) 0~1.4(adjustable)7/23/30
回转器加压力(KN) Rotary pressure(KN) 36
回转器加压速度(m/min) Rotary press speed(m/min) 0~1.8(adjustable)14/46/59
输入功率(电动机)(KW) Input power (motor)(kw) 55+18.5+2.2
运输状态(长*宽*高)(mm) Transport status(L*W*H)(mm) 5400*2100*2000
重量(kg) Weight(kg) 5800(kg)
