产品说明

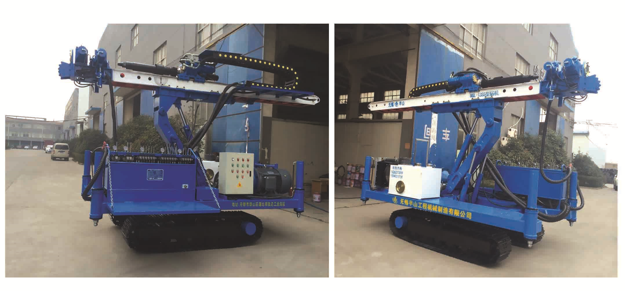

MGL-135S 型

履带式高举升锚固钻机

MGL-135S型履带式高举升锚固钻机是无锡半山工程机械制造有限公司根据国内地铁、高层建筑、机 场、地源热泵及其它深基坑进行描固、旋喷、降水所开发的效率高的钻机。
主要用途:
1、 锚固可适合钻杆钻进、套管钻进、钻杆套管复合钻进等工法。
2、 旋喷可适合单重、双重、三重旋喷等工法。
3、 基坑降水。
4、 管棚支护施工。
5、 微型灌注桩。
6、 地热孔(水井)施工、勘察。
7、 水平举升离地高度3.3米,双油缸挖机式大臂,任何举升状态下都具备较好的稳定性,可以同时施工两排到 三排孔节省工时提高功效。可水平、垂直、仰角、负角状态下施工,满足多种施工工艺需要。扭矩、转速可 以根据实际需要进行合理分配,推进架行程为3.4米,可进行3米的钻杆、套管复合钻进。配有履带底盘、高 位旋转平台、大直径的支腿油缸、0.9米的滑架、孔口支撑装置,使钴机移位、定位为方便,钻进时稳定可 靠。配有夹持卸扣器,使装卸钻杆、套管劳动强度低、效率高。
常用施工工艺:
1 .三翼钻头钻进,泥浆排渣。适用于土层等地层高速钻进。
2.空气潜孔捶钻进,空气排渣。适用于岩层,破碎层施工。
3.孔底液动捶钻进,泥浆排渣。适用于破碎层、沙卵层等含水量较大地层施工。
4.套管钻进。
5.钻杆、套管复合钻进。
6.单重、双重、三重旋喷、定喷、摆喷等旋喷和扩大头描索工艺


使用性能 Specification MGL-135S
钻孔直径(mm) Drilling diameter (mm) φ150-φ250
钻孔深度(m) Drilling depth (m) 10.0-140
钻杆直径(°)

Drill pipe diameter (mm)

φ89 , φ102 , φ114

钻杆倾角(mm)

Drill pipe dip (°)

0~90
回转器输出扭矩(N.m) Rotary output torque(N.m) 6800
回转器输出转速(r/min) Rotary output speed(r/min) 10,20,30,35,40,60,70,90,110,125,140
回转器行程(mm) Rotary stroke(mm) 3400
推动架给进行程(mm) Advance frame to carry out (mm) 900
举升高度(m) Lidting height(m) 3.3
回转提升力(KN) Rotary lifting force(KN) 65
回转器提升速度(m/min) Rotary speed(m/min) 0~5(adjustable)7/23/30
回转器加压力(KN) Rotary pressure(KN) 33
回转器加压速度(m/min) Rotary press speed(m/min) 0~10(adjustable)14/46/59
输入功率(电动机)(KW) Input power (motor)(kw) 55+18.5
运输状态(长*宽*高)(mm) Transport status(L*W*H)(mm) 5400*2100*2000
重量(kg) Weight(kg) 6000(kg)
