产品说明

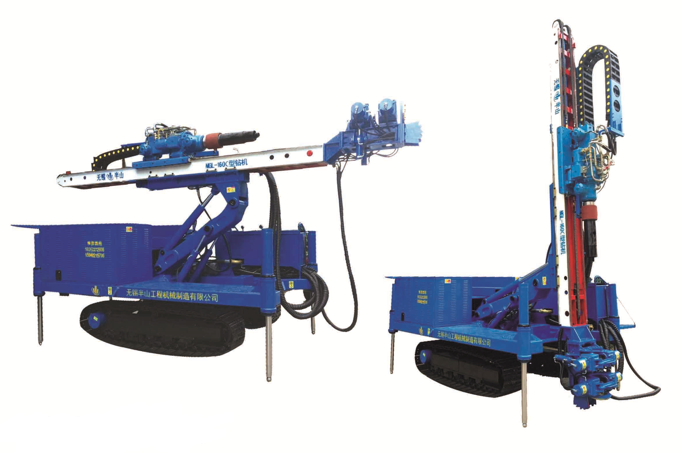

MGL-C顶驱系列

多功能钻机

MGL-C系列钴机是我公司裉据市场需要,针对复杂地层研发的顶驱式多功能钴机.

MGL-C series drilling machine is our company according to the market need, the top drive type multifunctional drilling machine developed for complex strata.

主要特点:

1、 动力头带有大功率顶部振动,不用潜孔棰和空压机就可达到冲击钻进的效果。成孔效率高、效果好。

2、 钻具从外至内全部参与传递冲击功,不易发生卡钻,埋钻等孔内事故,从而有效减少施工成本和风险。

3、 大扭矩、高转速、大功率冲击功使得本机使用于最广泛的地层。特别针对沙卵层、碎石层、夹石土、

沙层等易塌孔且必须冲击钻进的地层,有非常高效的进尺速度和成孔效率。尤其是当地层含水量太高无法用 潜孔冲击器工作时,本机所用的施工艺几乎成这唯一选择。

4、 本机主要应用于:基坑支护、边坡支护、各类引孔、隧道管棚等各类工程。

5、 液压系统通用化程度高便于高效维护。





使用性能 Specification MGL-160C MGL-180C
钻孔直径 Drilling diameter (mm) φ150-φ250 φ150-φ250
钻孔深度(m) Drilling depth (m) 150-180 150-180
钻孔角度(°) Drilling angle (°) 0-90 0-90
钻杆直径(mm) Drill pipe diameter (mm) φ73,φ89,φ102,φ140,φ168 φ73,φ89,φ102,φ140,φ168
回转器输出扭矩(N.m) Rotary output torque(N.m) 10000 14000
回转器输出转速(r/min) Rotary output speed(r/min) 8,15,25,30,50,80,115 I:20,25,50 Ⅱ40,50,100
Ⅲ:50,60,110 Ⅳ:100,120,140
动力头冲击功(N.m) Power head impact(N.m) 600~400 900
动力头冲击频率(bmp) Power head impact frequency(BMP) 1500~2000 1200~2100
额定提升力 Rated lifting capacity(KN) 78 78
额定进给力(KN) Rated feed force(kN) 40 40
给进行程(mm) Give the process(mm) 3000 3000
滑移行程(mm) Slide stroke(mm) 1000 1000
输入功率(电动机)(KW) Input power (motor)(kw) 55+18.5+2.2(电动) 75+37
运输状态(长*宽*高)(mm) Transport status(L*W*H)(mm) 5400*2200*2200 6900*2180*2600
垂直工作状态(长*宽*高)(mm) Verticalworking condition(L*W*H)(mm) 4500*2200*5500 5000*2400*6900
重量(kg) Weight(kg) 7000(kg) 7500(kg)
爬坡角度(°) Climbing 20 20
工作压力(Mpa) Work pressure(Mpa) 20 20
行走速度(m/h) Wailing speed(m/h) 1100,550 1100,550
